Приемка ВОЛС и ОКГТ: как контролируют качество волоконно-оптической линии связи и грозотроса

Волоконно-оптические линии связи — это критичная инфраструктура для энергетики, связи, промышленности и городских сетей. Ошибки при прокладке, сварке или монтаже муфт могут проявиться не сразу, а через месяцы и годы: рост затухания, деградация сигнала, обрывы. Поэтому приемка ВОЛС — это не формальность, а строгий набор измерительных и документальных процедур.

Отдельного внимания заслуживает ОКГТ — оптический кабель, встроенный в грозозащитный трос (грозотрос). Такой кабель одновременно выполняет функции молниезащиты и передачи информации, а его приемка имеет ряд особенностей. Компания «Умный Домофон» умеет принимать и обычные ВОЛС, и ОКГТ — с соблюдением всех отраслевых норм.

В Республике Беларусь порядок контроля качества при приемке ВОЛС опирается на отраслевые документы: методические указания по контролю качества при приемке ВОЛС, РД РБ 09110.48.500-03 и рекомендации по составлению паспортов на ВОЛС. Ниже — практическое объяснение, что именно проверяется и на что смотреть заказчику.

---

Обсудим ваш объект?

Бесплатно проконсультируем.

Оставить заявку

Ваше имя*

Телефон*

Беларусь (+375)Россия (+7)Казахстан (+7)Литва (+370)Латвия (+371)Эстония (+372)Германия (+49)Польша (+48)Чехия (+420)Словакия (+421)Венгрия (+36)Болгария (+359)Румыния (+40)Беларусь (+375)

Комментарий*

Согласен на обработку персональных данных в соответствии с Политикой о защите персональных данных

Этапы контроля качества ВОЛС и ОКГТ

Приемка включает несколько последовательных этапов:

1. Входной контроль — проверка документации, барабанов, целостности кабеля и его оптических параметров до прокладки.

2. Контроль в процессе прокладки — соблюдение технологии, усилия тяжения, температур, радиусов изгиба, защиты концов.

3. Контроль монтажа муфт и сварки — качество сварных соединений, выкладка волокон, герметизация.

4. Приемо-сдаточные измерения — затухание, потери на сростках, кроссах и коннекторах.

5. Паспортизация — оформление ПАСПОРТА на ВОЛС с протоколами и рефлектограммами.

Для ОКГТ добавляются специфические проверки, связанные с состоянием проволок грозотроса и сохранением заводского шага скрутки.

---

Входной контроль ВОК и ОКГТ: что проверяют до прокладки

Входной контроль — первый барьер качества. Он включает контроль рабочей документации, конструкций, изделий и материалов.

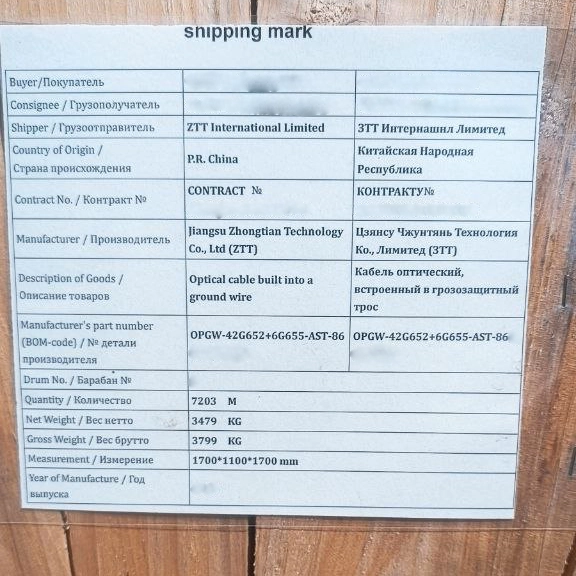

1. Документация и маркировка

При поступлении барабанов с кабелем проверяют:

• комплектность рабочей документации;

• заводской паспорт и сертификат соответствия;

• соответствие маркировки строительной длине;

• дату изготовления, тип оптического волокна, расцветку ОВ и модулей;

• эффективный показатель преломления;

• коэффициент затухания для каждого волокна на нормируемых длинах волн;

• электрическое сопротивление изоляции защитной оболочки между бронёй и землёй — для бронированных кабелей.

На основании заводского паспорта заполняется форма №5, а для ОКГТ — форма №5а ПАСПОРТА на ВОЛС.

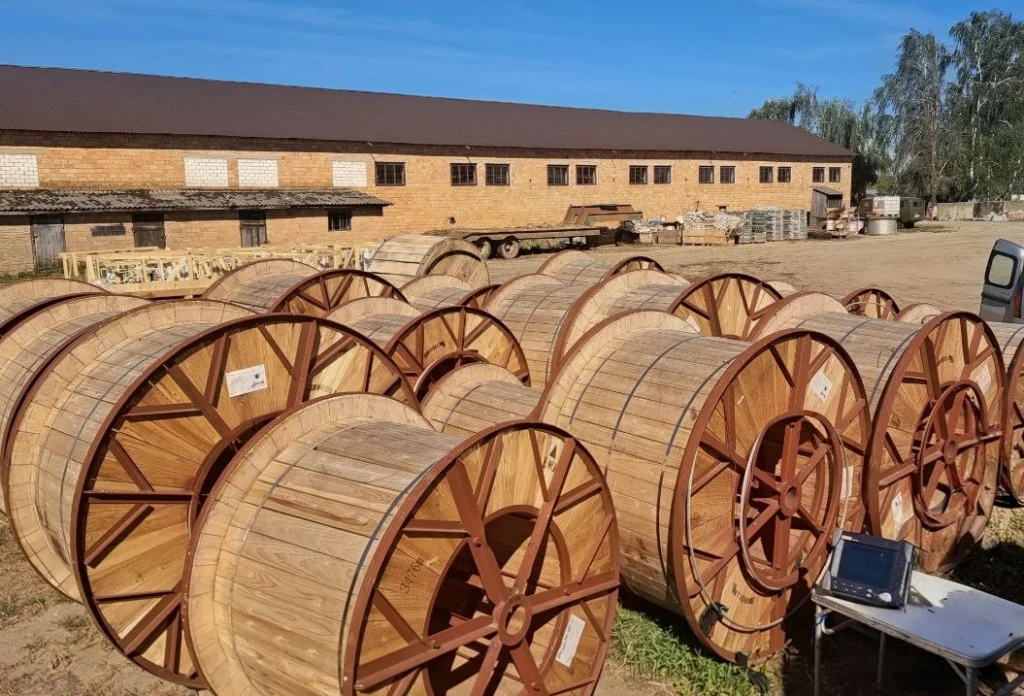

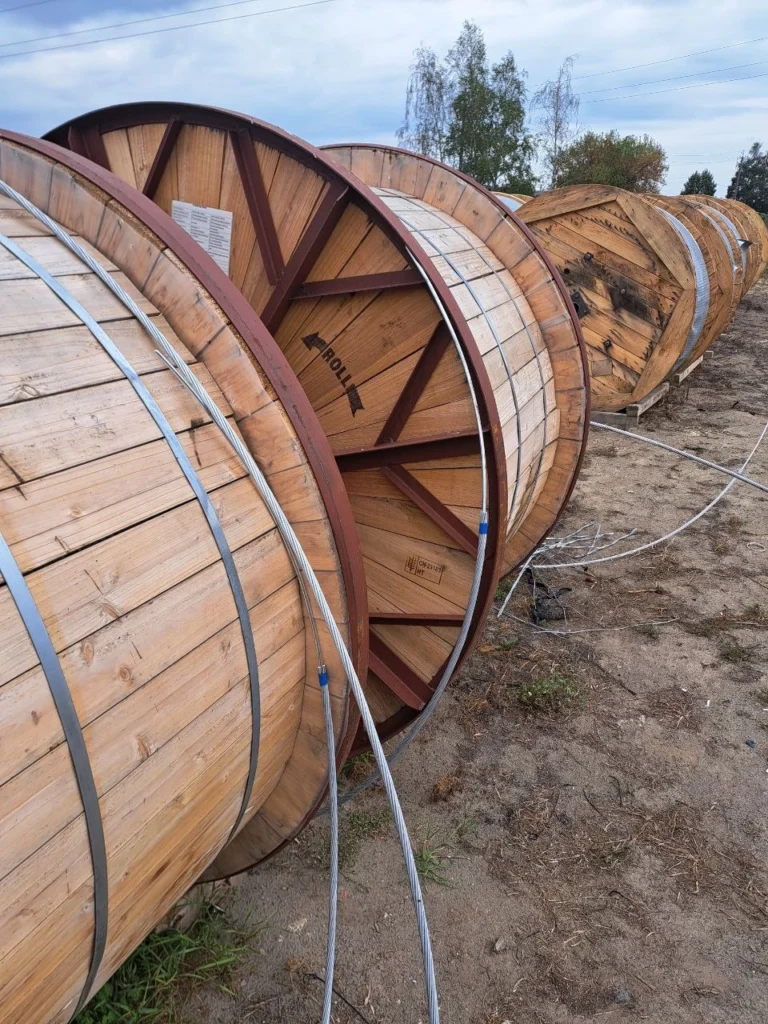

2. Состояние барабана и кабеля

Барабаны должны быть обшиты досками. На щеке — предупредительная надпись «не класть плашмя», стрелка направления вращения. Нижний конец кабеля длиной не менее 2 м выводится за щеку и закрепляется. Концы защищают от влаги, механических повреждений и вытекания заполнителя.

При внешнем осмотре проверяют отсутствие:

• вмятин, порезов, пережимов, перекруток;

• повреждений обшивки и барабана;

• нарушения герметизации концов;

• вздутия кабеля.

Для ОКГТ дополнительно контролируют состояние проволок грозотроса: отсутствие лопнувших проволок, вспучивания верхнего повива, оголения кабеля.

Если выявлены значительные дефекты, составляется акт с участием подрядчика, заказчика и заинтересованных организаций. При повреждениях, снижающих надёжность, вопрос о применении кабеля решает заказчик.

3. Измерение затухания при входном контроле

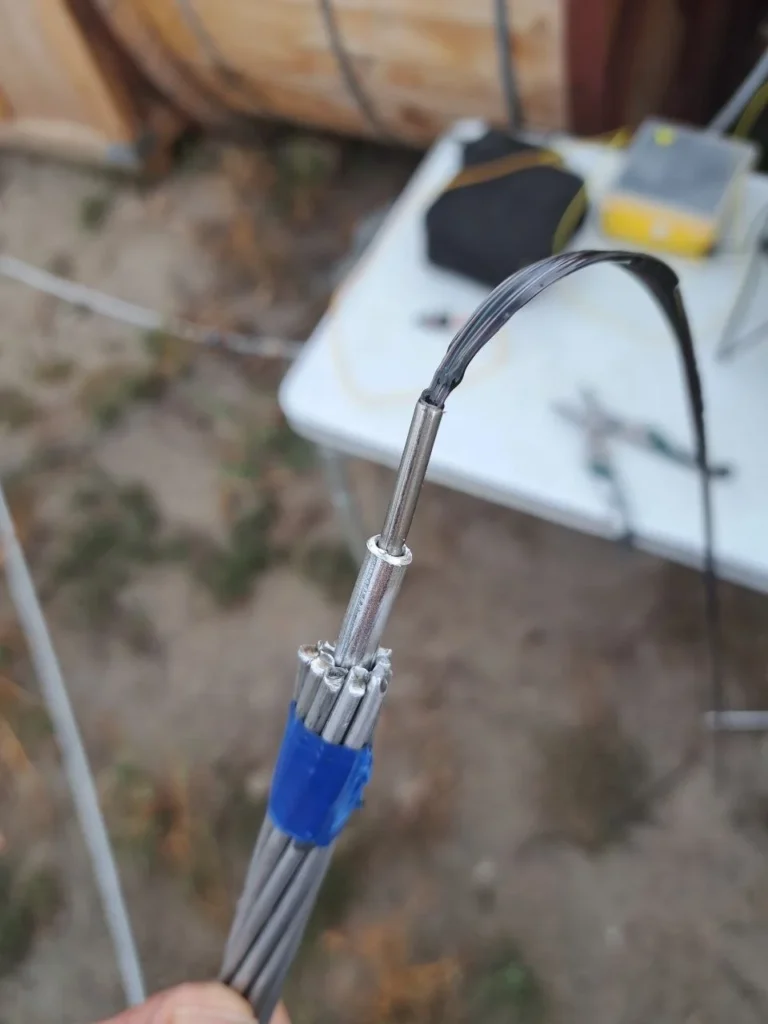

Измерения проводят в сухих отапливаемых помещениях. Разделка кабеля — на длине 1–1,5 м. Для ОКГТ силовые металлические элементы скрепляют одним-двумя бандажами для предотвращения раскручивания повивов. Оптический модуль разделывают инструментом, исключающим повреждение волокна.

Проверяется целостность всех ОВ и определяется коэффициент затухания на двух длинах волн — 1,31 и 1,55 мкм. Измерения выполняют в двух направлениях, хотя по желанию заказчика допускается одно. Если паспорта на кабель нет, измеряют все волокна в обоих направлениях.

Метод — обратное рассеяние с помощью рефлектометра и компенсационной катушки длиной не менее 700 м. Кривая обратного рассеяния должна быть плавной, без изломов, ступенек и пиков. Значения не должны превышать паспортные и нормы.

После измерений конец кабеля герметизируют.

Контроль в процессе прокладки ВОЛС и ОКГТ

При прокладке выполняются пошаговые измерения участков, характеристик сварок и сопряжения кабельных сетей. Контролируется:

• направление вращения барабана;

• предотвращение перехлёстывания ВОК;

• защита концов от влаги;

• усилие тяжения по ВОК;

• температура окружающего воздуха;

• качество крепления подвесных ВОК на опорах;

• стрела провеса и расстояние до проводов;

• отсутствие лопнувших проволок и вспучивания ОКГТ;

• отсутствие оголения кабеля;

• наличие и правильная установка гасителей вибрации;

• качество монтажа соединительных муфт;

• сохранение заводского шага скрутки проволок грозотроса (только для ОКГТ).

Для ОКГТ при раскатке применяют вертлюги и балансиры, а при разделке силовые металлические элементы фиксируют бандажами. Шаг скрутки проверяют методом снятия слепков на барабане и в начале и конце строительной длины смонтированной ВОЛС.

Внешние повреждения выявляют визуально, геодезическим инструментом, рулеткой и метром. Повреждения в муфтах — с помощью рефлектометров и тестеров.

В процессе работ ведётся журнал выполнения работ и журнал авторского надзора. Заполняются формы №1, №4(а) и №7 ПАСПОРТА на ВОЛС: расстояния между муфтами, данные о метках, запас ВОК на муфтах, сведения о смонтированных муфтах и укладке строительных длин.

---

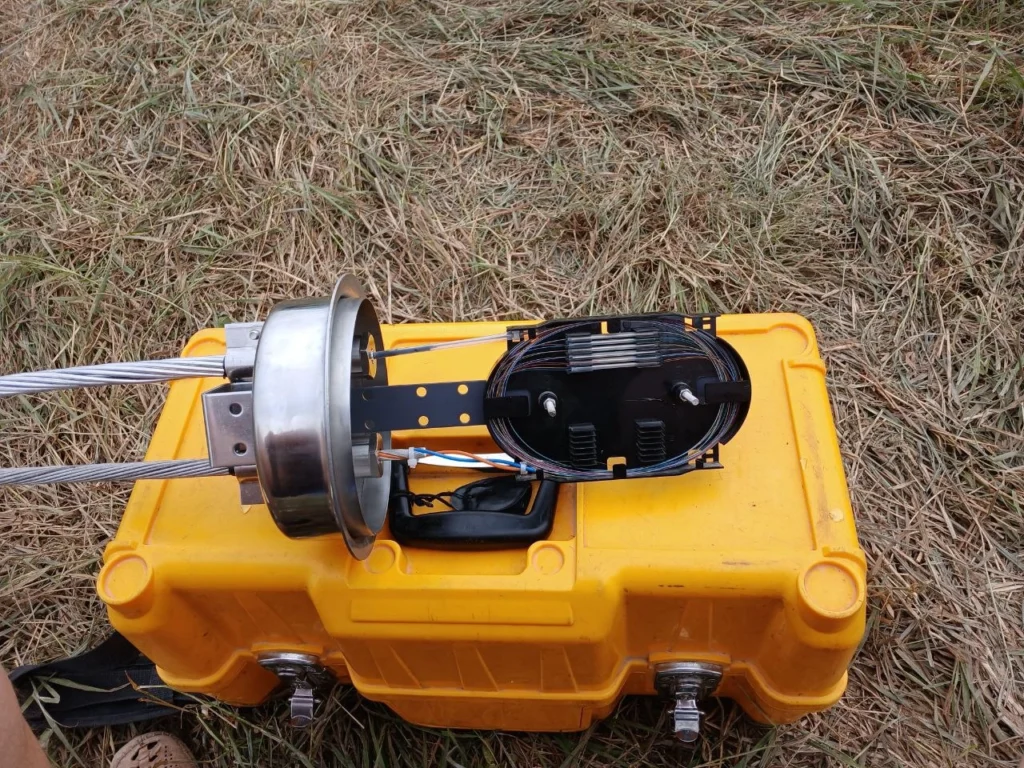

Сварка оптических волокон и монтаж муфт

Качество сварных соединений — ключевой параметр. Нормы потерь на сростках:

• рекомендуемое значение для расчётов — 0,15 дБ на 1,3 мкм и 0,1 дБ на 1,55 мкм;

• в исключительных случаях допускается максимум 0,15 дБ, если меньшее значение не достигнуто после 3–4 повторений сварки;

• при этом в муфте на кассете должен оставаться запас оптического волокна из 3 витков.

Затухание в кроссе — 0,5 дБ, в коннекторе — 0,25 дБ.

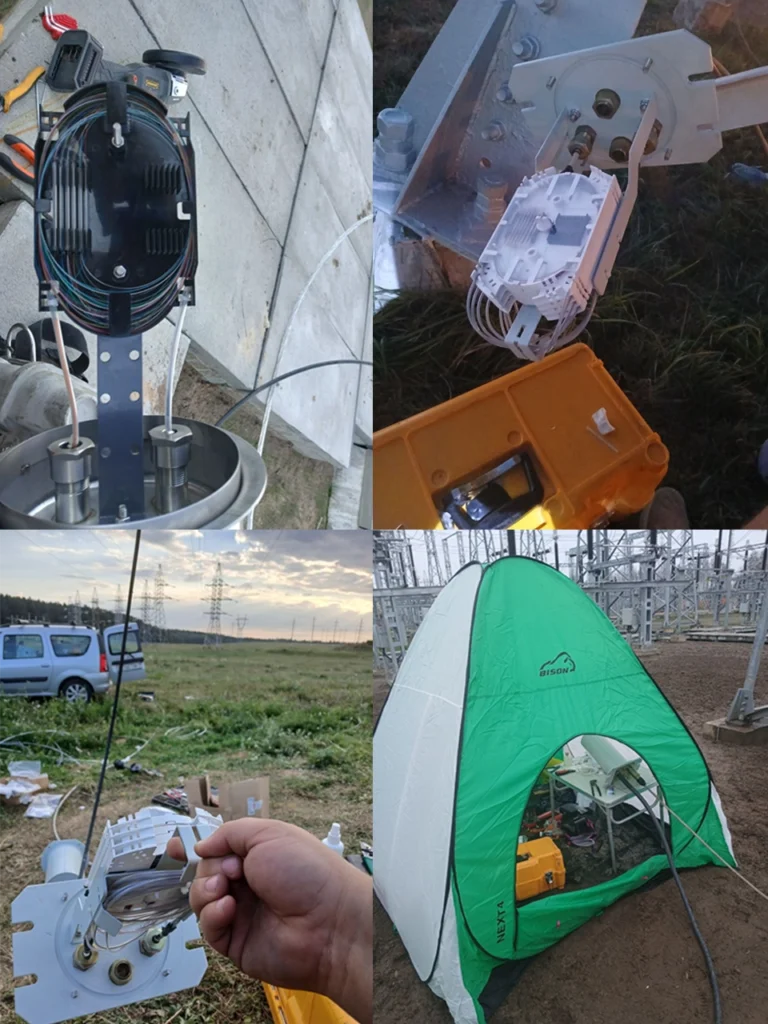

При монтаже муфт проверяют:

• целостность ВОК в местах заделки;

• отсутствие вмятин и отверстий в корпусе;

• крепление гильз;

• правильность выкладки оптических волокон;

• герметичность.

Цветовая схема соединения волокон в муфте должна быть унифицирована. Рекомендуется нумерация по порядку цветов радуги: красный, оранжевый, жёлтый, зелёный, голубой, синий, фиолетовый, остальные — по алфавиту, последним — бесцветное волокно.

---

Приемо-сдаточные испытания ВОЛС и ОКГТ

Приемо-сдаточные испытания проводятся в полном объёме на всех ЭКУ сооружаемой ВОСП. ЭКУ — элементарный кабельный участок — это фрагмент ВОЛС от кросса до кросса, включающий оптическое волокно, сростки, гибкие соединительные кабели и разъёмы.

Измеряют:

• суммарное затухание участка с учётом потерь на сростках, кроссах и патч-кордах — форма №2;

• потери на неоднородностях: сростках, кроссах, коннекторах — форма №3.

Измеренные значения сравнивают с расчётным суммарным затуханием и нормами.

Нормы параметров ЭКУ для одномодовых ВОК

Расчёт допустимого суммарного затухания ЭКУ

С учётом потерь на сростках, кроссах и патч-кордах:

• 1,3 мкм: a = 1,5 + 0,36L + 0,15m

• 1,55 мкм: a = 1,5 + 0,22L + 0,1m

где L — протяжённость участка в км, m — количество сростков (муфт) на ЭКУ.

Если кабель ещё не заведён на кроссы, допускается метод обрыва:

• 1,3 мкм: a = 0,36L + 0,15m

• 1,55 мкм: a = 0,22L + 0,1m

Суммарное затухание ЭКУ обязательно измеряется с двух сторон на каждом волокне. В паспорт заносится результат с обоих концов и среднее арифметическое.

Для измерения суммарного затухания применяют оптические тестеры OLTS. Использование OTDR для приёмо-сдаточных испытаний допускается в исключительных случаях. Потери на разъёмных и неразъёмных соединениях, а также локализация дефектов выполняются рефлектометром. Рефлектограммы снимают на каждом волокне с двух концов, сохраняют в базе данных ВОЛС, предпочтительно в формате Bellcore (*.sor).

---

Паспорт ВОЛС: главный документ приёмки

Результат всех измерений — ПАСПОРТ на ВОЛС. В Белорусской энергосистеме он включает:

• титульный лист;

• форму №1 — протокол измерений расстояний до муфт;

• форму №2 — протокол измерения затухания;

• форму №3 — протокол измерения затухания на сварных соединениях;

• форму №4 — паспорт на соединительную муфту;

• форму №4а — паспорт на разветвительную муфту;

• форму №5 — протокол входного контроля барабана и оптического кабеля;

• форму №5а — протокол входного контроля барабана и ОКГТ;

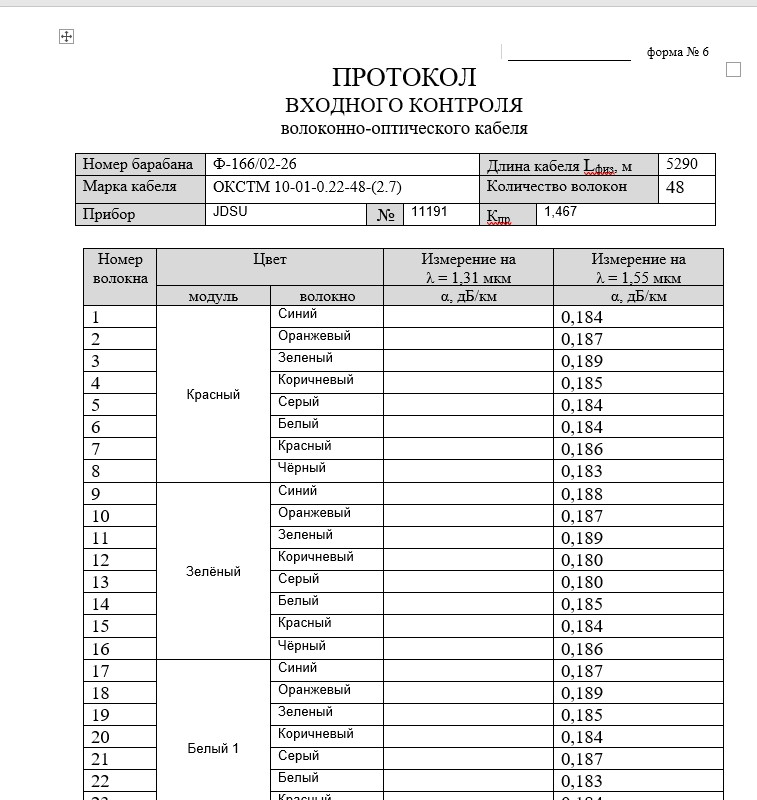

• форму №6 — протокол входного контроля волоконно-оптического кабеля;

• форму №7 — укладочная ведомость строительных длин;

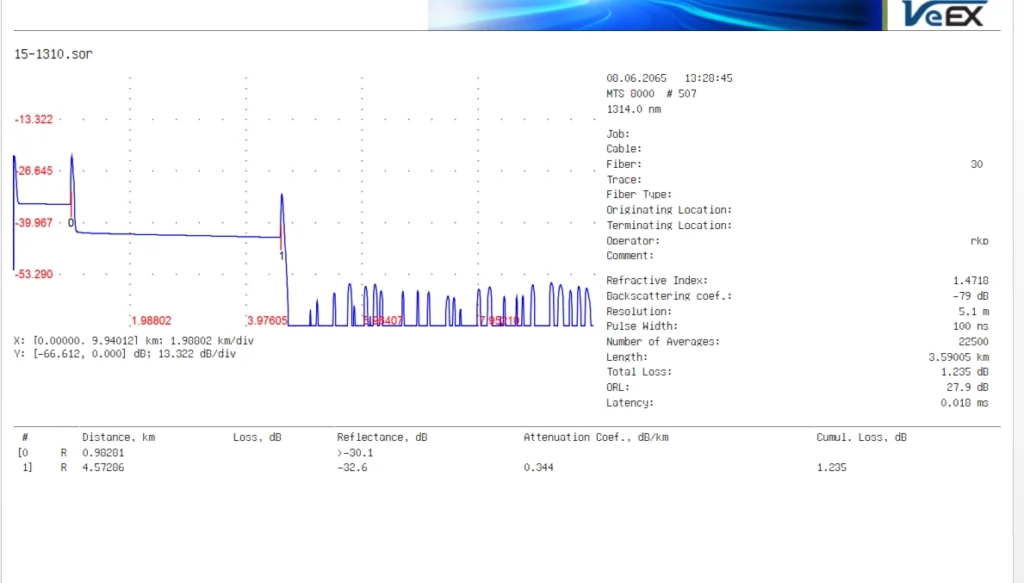

• приложение — рефлектограммы ЭКУ.

Протоколы 1, 2, 3 и 6 входят в электронную версию паспорта с автоматическим построением таблиц и расчётов. Протоколы 4–7 заполняются при строительстве, реконструкции и ремонте. При работах, которые меняют затухание, расстояния до муфт или участок в целом, создаётся новый ПАСПОРТ.

Приёмка ВОЛС в эксплуатацию осуществляется приёмочной комиссией по утверждённой программе и методике. Исполнитель обязан представить полный ПАСПОРТ на ВОЛС. Для линий, переходящих в оперативное ведение РУП «ОДУ», комиссия формируется с участием представителей ГПО «Белэнерго», РУП «ОДУ» и РУП «Белэнергосетьпроект».

Особенности приемки ОКГТ (оптического кабеля в грозотросе)

ОКГТ — это не просто кабель, а элемент грозозащиты, поэтому к его приемке предъявляются дополнительные требования:

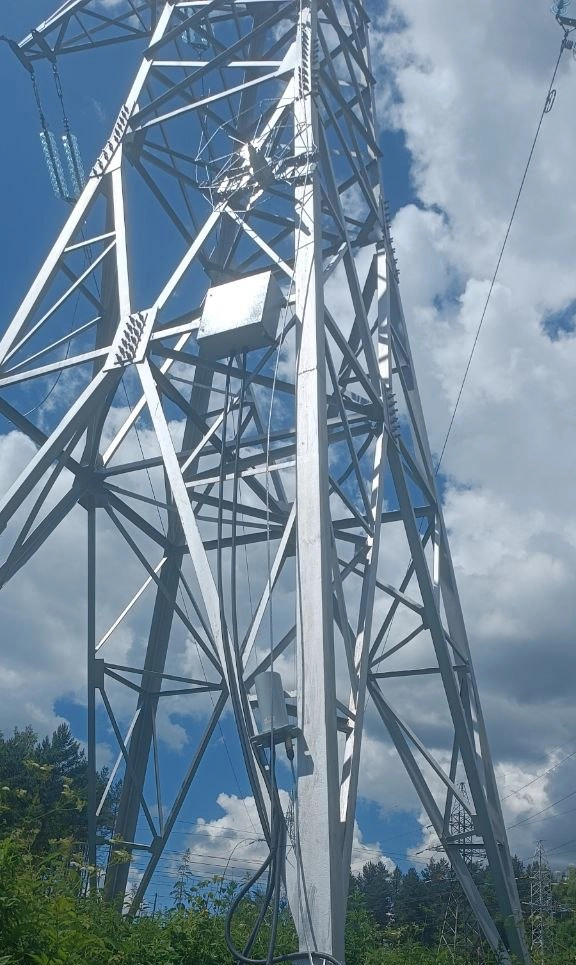

1. Контроль шага скрутки проволок. Шаг скрутки проверяется до и после подвески кабеля. Определяется методом снятия слепков на барабане и в начале и конце строительной длины смонтированной ВОЛС. Это критично для сохранения механической прочности грозотроса.

2. Использование вертлюгов и балансиров. При раскатке ОКГТ применяются специальные устройства, предотвращающие раскручивание проволок.

3. Фиксация силовых элементов. При разделке кабеля силовые металлические элементы скрепляются бандажами.

4. Контроль отсутствия повреждений проволок. Недопустимы лопнувшие проволоки, вспучивание верхнего повива, оголение кабеля.

5. Проверка гасителей вибрации. Они должны быть установлены и не смещены.

6. Заполнение формы №5а. В паспорте отдельно фиксируются результаты входного контроля барабана и ОКГТ.

Компания «Умный Домофон» знает, как правильно принимать ОКГТ: от входного контроля до снятия рефлектограмм и оформления паспорта. Это позволяет гарантировать надёжность и долговечность линии.

---

Частые ошибки при приемке ВОЛС и ОКГТ

1. Измерение только с одной стороны. Затухание и потери на сростках нужно измерять с двух концов, иначе дефект можно не заметить.

2. Использование OTDR вместо OLTS для суммарного затухания. OTDR — для локализации и потерь на соединениях, OLTS — для приёмки.

3. Отсутствие рефлектограмм. Без них невозможно доказать качество и быстро найти повреждение при эксплуатации.

4. Неправильный показатель преломления. Ошибка в Кпр приводит к неверным расстояниям до муфт и дефектов.

5. Экономия на компенсационной катушке. Без неё «мёртвая зона» рефлектометра не позволяет измерить первые сростки и кроссы.

6. Некорректный паспорт. При изменении трассы, вставке ВОК или ремонте муфт паспорт должен обновляться.

7. Игнорирование особенностей ОКГТ. Не проверили шаг скрутки, не применили вертлюги, не зафиксировали бандажи — риск повреждения грозотроса и потери прочности.

---

FAQ

Какие документы нужны при приемке ВОЛС?
ПАСПОРТ на ВОЛС с формами №1–7, рефлектограммы ЭКУ, протоколы входного контроля, паспорта на муфты, исполнительная документация.

Какие нормы затухания для ВОЛС?
Для одномодовых ВОК магистральных и внутризоновых сетей: 0,36 дБ/км на 1,3 мкм и 0,22 дБ/км на 1,55 мкм. Потери на сростке — 0,1–0,15 дБ, на кроссе — 0,5 дБ, на коннекторе — 0,25 дБ.

Зачем нужен паспорт ВОЛС?
Он фиксирует фактические параметры линии, помогает при эксплуатации, ремонте, поиске повреждений и служит доказательством качества приёмки.

Как измеряют затухание ВОЛС?
Суммарное затухание — оптическим тестером OLTS с двух сторон на каждом волокне. Потери на сростках и неоднородностях — рефлектометром OTDR с сохранением рефлектограмм.

Что такое ЭКУ?
Элементарный кабельный участок — фрагмент ВОЛС от кросса до кросса, включающий волокно, сростки, соединительные кабели и разъёмы.

Вы принимаете ОКГТ (грозотрос)?
Да, компания «Умный Домофон» выполняет приёмку ОКГТ с учётом всех требований: контроль шага скрутки проволок, проверка целостности грозотроса, измерение затухания, оформление формы №5а и паспорта. Обращайтесь — поможем.

---

Вывод

Приемка ВОЛС — это комплексная процедура, где важны и измерения, и документы. Входной контроль отсекает дефектный кабель, пошаговый контроль прокладки не даёт повредить волокно, а приемо-сдаточные испытания подтверждают нормы затухания. Итог — ПАСПОРТ на ВОЛС с рефлектограммами, который становится основой для эксплуатации и ремонта.

Для ОКГТ добавляются специфические проверки: шаг скрутки проволок, использование вертлюгов, фиксация бандажами и контроль состояния грозотроса. Компания «Умный Домофон» умеет принимать и обычные ВОЛС, и ОКГТ — с соблюдением всех нормативов и оформлением полного пакета документов.

Если вам нужна профессиональная приемка ВОЛС или ОКГТ, входной контроль ВОК, измерение затухания, сварка оптических волокон или оформление паспорта — специалисты «Умный Домофон» помогут выполнить работы по нормативам и с документальным подтверждением качества.
